Cómo hacer un cable de Red Cat 7 Ethernet y diferencias entre categorías

Así puedes fabricar tu propio cable de red Cat 7 con 10.000 Mbps de velocidad, y estas son las diferencias entre las distintas categorías.

Diferencias y velocidades entre las distintas categorías de cables de Red Ethernet RJ45

Dependiendo de la categoría del cable de red que usemos, podremos aprovechar o no la máxima velocidad que nos proporciona nuestro proveedor de internet.

Por ejemplo, si tenemos contratados 600 Mbps simétricos pero usamos un cable categoría 5, usaremos sólo 100 de esos 600 Mbps. Si usáramos un cable cat 5e, sí provecharíamos toda la velocidad, al poder llegar hasta los 1.000 Mbps.

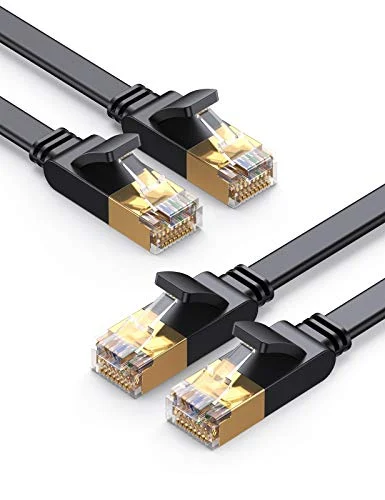

UGREEN 2 Unidades Cable de Red Cat 7, Cable Ethernet LAN 10000Mbit/s con Conector RJ45 (10 Gigabit,...
  • CABLE RJ45 DE VELOCIDAD DE 10 Gbps: Este cable Ethernet CAT7 admite la velocidad de transmisión de datos de 10Gbps (diez veces más rápido que gigabit Ethernet) y el ancho de banda de hasta 600MHz...
  • CABLE ETHERNET CAT 7 PLANO: El diseño delgado (2,1 mm de espesor) hace que sea posible pasar fácilmente por todos los rincones tanto en la oficina como en el hogar, no se enreda con facilidad.
  • MPLIA COMPATIBILIDAD: Este cable Ethernet Cat 7 que cuenta con conectores RJ45 es compatible con dispositivos con puerto RJ45, tales como PC, Router, Módem, PS3, PS4, PS4 Pro, PS5, Xbox Series X/S,...
  • TRANSFENCIA ESTABLE: ¡Disfrute de una conexión más estable y eficiente que WIFI! Múltiple blindaje reduce efectivamente las interferencias de radio y electromagnéticas. Así que garantiza la...

Cómo saber la categoría de un cable Ethernet

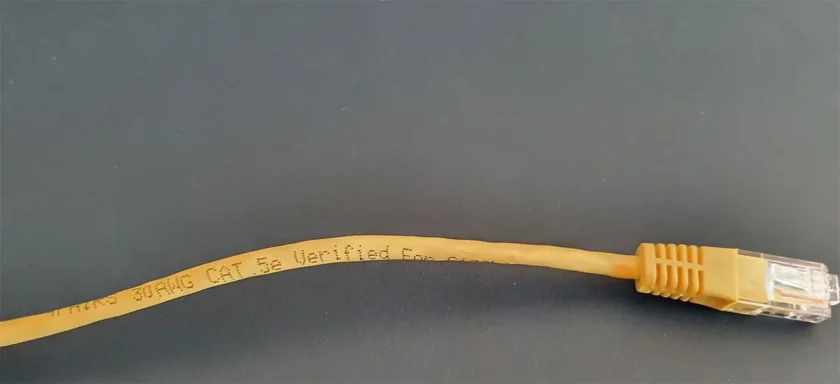

Los cables decentes suelen llevar impresa la categoría a la que pertenecen en el mismo cuerpo del cable. Si tu cable no lleva esta información, siempre puedes hacerle un test de velocidad para comprobarlo.

cable red cat 7

Categorías cables de red Ethernet

Categoría Cable de RedVelocidad máximaFrecuenciaVelocidad de descarga
Cat 5 Ethernet100 Mbps100 MHz15,5 MB/s
Cat 5e Ethernet1.000 Mbps100 MHz150,5 MB/s
Cat 6 Ethernet1.000 Mbps250 MHz150,5 MB/s
Cat 6a Ethernet10.000 Mbps500 MHz1.250 MB/s
Cat 7 Ethernet10.000 Mbps600 MHz1.250 MB/s
Cat 7a Ethernet10.000 Mbps1.000 MHz1.250 MB/s
Cat 8 Ethernet40.000 Mbps2.000 MHz5.000 MB/s
Con estos consejos conseguirás mejorar y reducir tu ping en Warzone. Porque lo que importa no es el ancho de banda, sino la latencia ...
Leer Más

Crear tu propio cable de red Ethernet cat 7

Si no vas a realizar una instalación compleja, con varios metros o incluso diferentes longitudes en varios cables; lo más fácil y rápido es que compres los cables directamente. Eso sí, asegúrate de comprar cables de calidad, hay algunos cables, normalmente de marca blanca, que se venden como categorías que no son ciertas, ojo con eso porque podemos pagar por un cat 6 y comprar un cat 5.

UGREEN Cable de Red Cat 7, Cable Ethernet Nylon Trenzado Cable LAN 10000Mbit/s con Conector RJ45 (10...
  • CABLE RJ45 DE VELOCIDAD DE 10 Gbps: Este cable Ethernet CAT7 admite la velocidad de transmisión de datos de 10Gbps (diez veces más rápido que gigabit Ethernet) y el ancho de banda de hasta 600MHz...
  • CABLE ETHERNET CAT 7 NYLON TRENZADO: Este cable de red Cat 7 cuenta con el exterior de nylon trenzado que es bastante robusto y flexible, haciendo cable libre de enredos y resistente al desgaste...
  • AMPLIA COMPATIBILIDAD: Este cable Ethernet Cat 7 que cuenta con conectores RJ45 es compatible con dispositivos con puerto RJ45, tales como PC, Router, Módem, PS3, PS4, PS4 Pro, PS5, Xbox Series X/S,...
  • TRANSFENCIA ESTABLE: ¡Disfrute de una conexión más estable y eficiente que WIFI! El cable de red de par trenzado blindado F / FTP reduce efectivamente las interferencias de radio y...

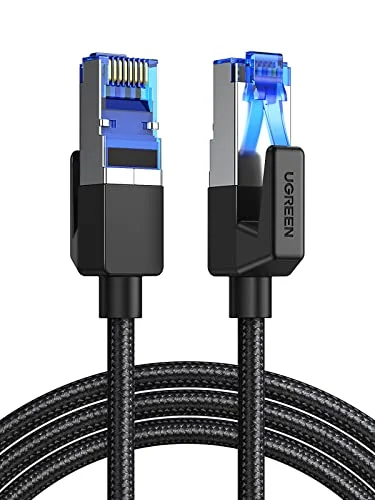

UGREEN Cable Ethernet Cat 8, Cable de Red Trenzado Cable LAN 40Gbps 2000MHz con Conector RJ45, para...
  • VELOCIDAD DE 40 Gbps: Este cable Ethernet CAT8 admite la velocidad de transmisión de datos de 40Gbps y el ancho de banda de hasta 2000MHz, cuatro veces que los cables de red categoría 7 (10Gbps/600...
  • CABLE ETHERNET CAT 8 TRENZADO: Este cable de red Cat 8 cuenta con el exterior de algodón trenzado que es bastante robusto y flexible, haciendo cable libre de enredos y resistente al desgaste diario,...
  • CONFIABLE Y ESTABLE: ¡Disfrute de una conexión más estable y eficiente que WIFI! El cable de red de par trenzado blindado S / FTP reduce efectivamente las interferencias de radio y...
  • AMPLIA COMPATIBILIDAD: Este cable categoría 8 que cuenta con conectores RJ45 es compatible con dispositivos con puerto RJ45, tales como PC, Router, Módem, PS5, PS4, PS3, Xbox Series X/S, consolas de...

Si por el contrario vas a necesitar crear cables de diferentes longitudes, e incluso no descartas tener que incluir nuevos dispositivos a medio-largo plazo, quizá la opción más interesante sea comprar X metros de cable + conectores, y hacer tú mismo los cables que necesites con las longitudes que precises.

Llegados a este punto, te aconsejo comprar cable de categoría 7. El por qué es muy sencillo: la frecuencia del cable afecta a la distancia del mismo. A mayor frecuencia, más distancia puede recorrer el cable sin pérdida de paquetes. Tampoco es que vayamos a realizar una instalación en un campo de fútbol, pero por lo que vale la diferencia de precio, merece la pena.

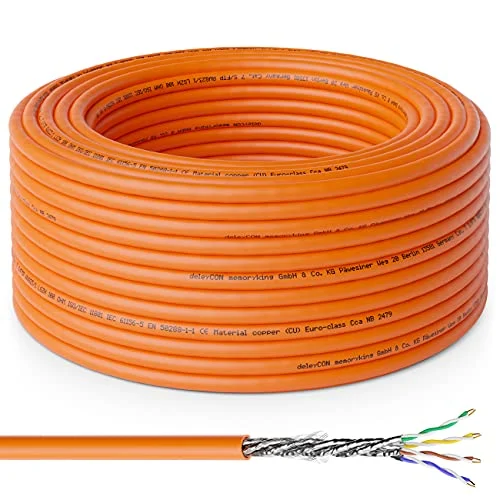

deleyCON 30m Cat.7 Cable de Instalación Cobre Rígido S/FTP PIMF Cable de Red Cable de Instalación...
  • Cable rígido de instalación de cobre CAT7 // S/FTP doble blindaje PiMF // LSZH libre de halógenos // 1000 MHz // 10 Gbit // AWG 4x2x23/1
  • ATENCIÓN: Cable rígido de instalación LAN CAT7 para conexiones LSA (no para engarzar a presión)
  • Cable de instalación rígido de cobre para conexiones LSA: cajas de red, paneles de conexión, módulos «keystone», etc.
  • Clase europea de reacción al fuego: Cca S1 d1 a1 // Cumple con el Reglamento Europeo de Productos de Construcción EN 50575:2014

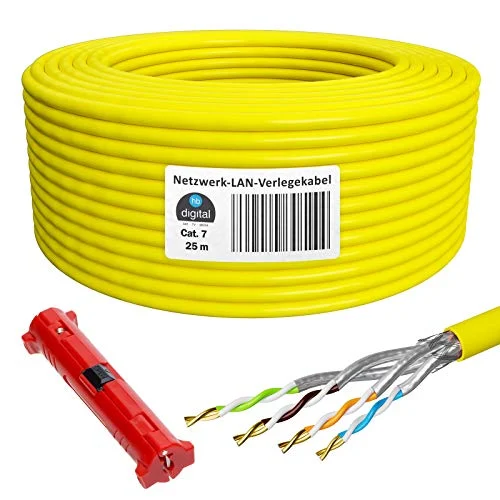

HB-DIGITAL 25m de Cable de red Básico cat. 7, Pelador, Cable LAN Cable cat. 7 de Cobre Profesional...
  • ✅ 25m LAN Cat.7 cable de red 4x2
  • ✅ Material del núcleo: conductor interno de acero-cobre, diámetro: AWG26/1
  • ✅ Blindaje: Lámina de aluminio PIMF (por pares) +
  • ✅ Cable de instalación Libre de halógenos y conforme a RoHS

También necesitarás los conectores y la herramienta que permite insertar en ellos el cable. Esta herramienta se llama Crimpadora. Además, es buena idea disponer de un dispositivo que nos permita comprobar que el crimpado ha sido correcto, y es por ello que os dejo este Kit, que incluye todo lo necesario.

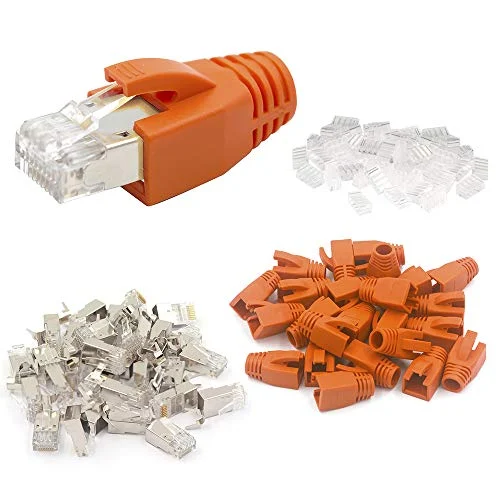

VCE 1.ª generación 10 Unidades Conector RJ45 Cat7 Cat6a para Cable de Red Cat7 Cat6a Apantallado...
  • Especificaciones: Adecuado para cable de red cat7 cat6a.Diámetro del cable: máx. 8 mm | diámetro del conductor: 1.3 mm - 1.45mm, AWG: 23. Su cable debe atender estas dos Requisitos.
  • Conector RJ45 Blindado: Carcasa metálica blindada, reducir la interferencia de la señal y mejorar la calidad de la transmisión de la señal. Soporta FTP y SFTP
  • Materia:Concha blindada: Aleación de cobre. Contacto con la hoja: Aleación de cobre con chapado en oro de 50u.
  • Nota:Empuje el alambre del núcleo lo más fuerte posible hacia el interior para hacer contacto completo con la hoja de cobre.
Oferta

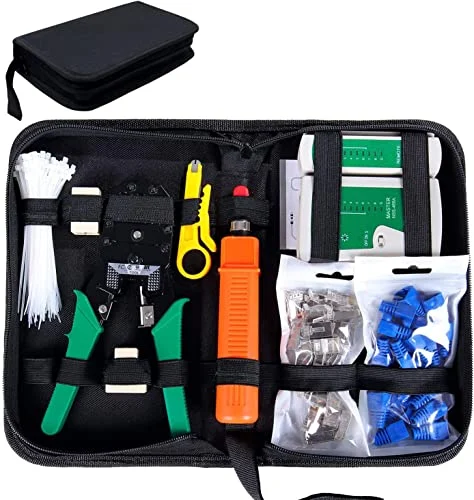

SGILE Comprobador de Cable de Red RJ45 Network Tool Kits Red Profesional Mantenimiento de la...
  • Portátil: 9-en-1 red de mantenimiento de la computadora herramienta de reparación conjunto de probador de red, tamaño pequeño, herramientas y completo.
  • Conveniente: 9-en-1 incluye pinzas de crimpado, probador de red, conectores de cristal RJ45, tapas de conectores, herramienta de perforación, acoplador RJ45, acoplador de 3 vías, cuchillo para pelar...
  • Multi-function: Conveniente para que usted pruebe su red y para su mantenimiento de la computadora y reparado.
  • Diseño Razonable: Una bolsa de nylon con cremallera para almacenar y organizar cómodamente todas las herramientas de reparación en orden.

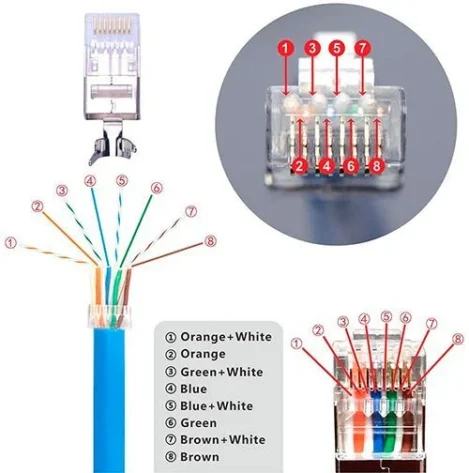

A la hora de crimpar el cable, es muy sencillo. Sólo tendremos que pelar un trozo del mismo hasta ver los 4 pares de cables. Sin pelar éstos, debemos introducirlos en el conector en el orden de colores que se indican en la siguiente foto. Una vez hecho, utilizaremos la crimpadora para fijar cada cable en su sección.

código colores cable red cat 7
